环境振动如何影响芯片良率及系统性解决方案
半导体制造行业对于振动有着极致要求，随着芯片制程进入3nm时代，环境振动控制已成为决定工艺成败的核心因素
1.工艺精度的物理极限
光刻精度需求：EUV光刻机需在硅片上绘制5nm线宽（相当于头发丝的万分之一），要求平台振动位移<1nm RMS。
国际标准等级：SEMIS2/S8规定关键区域需满足VC-E级振动标准（1-80Hz频段振动速度<3μm/s）。
|
工艺环节 |
容许振动速度(μm/s) |
等效位移(nm)| |
|
EUV光刻 |
≤1.5 |
<0.8 |
|
电子束检测 |
≤2.0 |
<1.2 |
|
原子层沉积(ALD) |
≤3.0 |
<2.0 |
|
晶圆切割 |
≤6.0 |
<5.0 |
表一 工艺环节振动要求
注：数据来源2023年SEMI国际标准修订案
二、振动对半导体制造的致命影响
2.1工艺失效
由于厂区环境影响，地面以及其他振动源干扰将会从物理层面直接影响设备精度，导致以下后果
光刻畸变：1Hz/10nm振动导致EUV激光干涉条纹偏移，引发线宽波动超±15%
套刻偏差：3Hz振动使12英寸晶圆产生0.5μrad倾斜，造成层间对准误差≥3nm，
薄膜缺陷：CVD工艺中5Hz振动引起气流扰动，导致薄膜厚度不均性超±8%
2.2 经济损失
除了物理影响外，*直接的影响就是良率下降带来的经济损失。
某5nm晶圆厂实测数据：当2-5Hz振动超标3dB时、良率下降1.8%、损失晶圆1200片、年经济损失超$25M
三、系统性振动解决方案
3.1.主动隔振系统核心配置：主动隔振器.
不同于传动被动隔振、主动隔振因其能主动抵消振动，覆盖宽频场景，正逐渐在半导体领域被广泛应用
|
|
主动隔振 |
被动隔振 |
|
自由度控制 |
六自由度 |
三自由度或单自由度 |
|
定位精度 |
纳米级 |
微米级 |
表2 主动隔振系统参数示例
3.2创新技术应用案例
某3nm晶圆厂EUV光刻区受到外部环境影响，导致精度与良率不达标。经过实际测试发现，该厂区在1.6Hz频率有50nm振动，严重影响设备正常运行
解决方案：

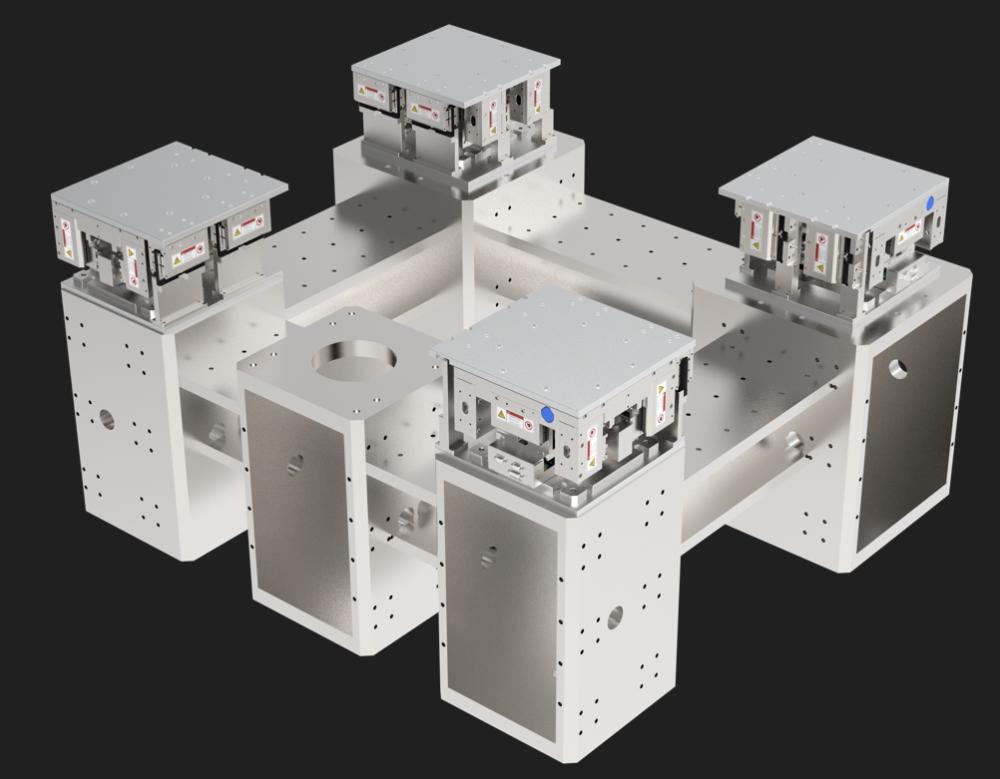

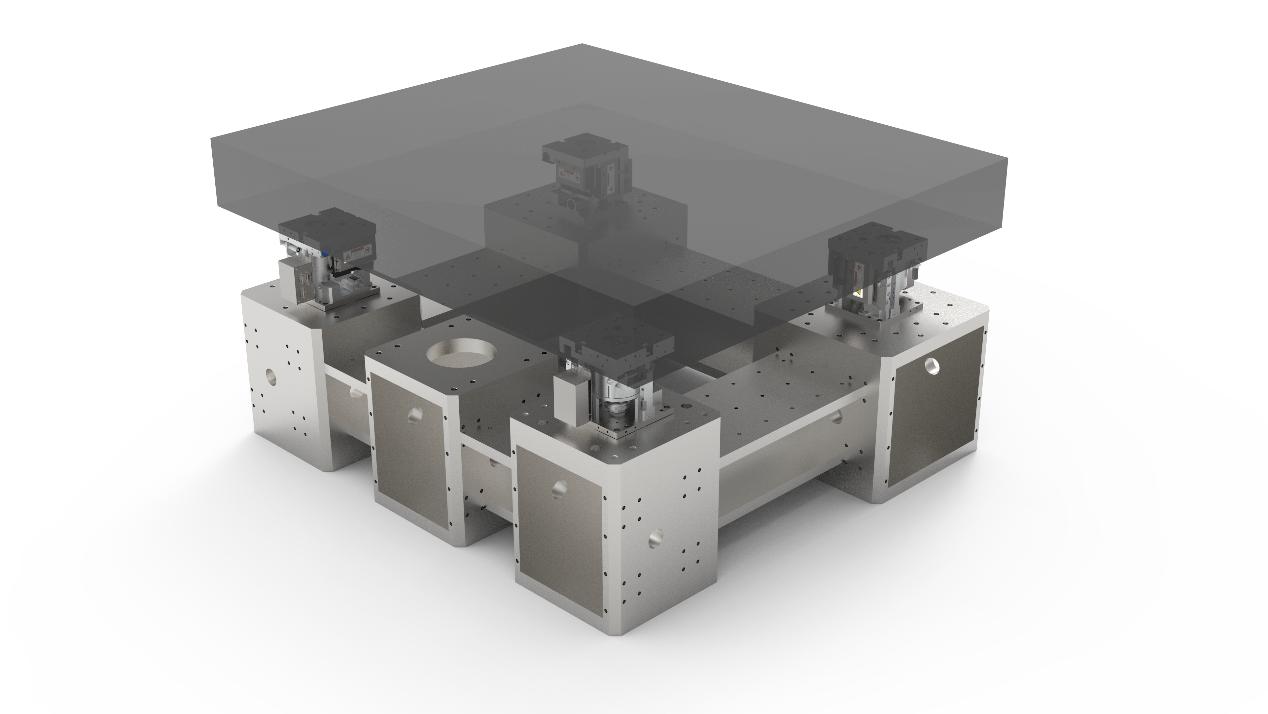

安装主动隔振平台（带宽0.5-100Hz）
成效：套刻精度从3.2nm提升至1.5nm、良率提高2.8%、ROI周期<14个月
通过系统性振动控制方案，先进晶圆厂可将环境振动影响降低2-3个数量级，为摩尔定律的持续演进提供基础保障。随着芯片结构进入原子尺度，振动控制能力正成为衡量半导体制造竞争力的关键指标。
四、主动隔振技术带来的行业级提升
|
提升维度 |
主动隔振实现 |
传统被动隔振 |
技术跃迁 |
|
有效隔振频段 |
0.5-200Hz |
>5Hz |
扩展10倍低频能力 |
|
振动控制精度 |
<1nmRMS |
30-50nmRMS |
精度提升2个数量级 |
|
系统响应时间 |
0.1-0.3秒 |
2-5秒 |
提速10倍 |
|
多自由度控制 |
6自由度协同 |
3自由度 |
消除旋转振动影响 |
表3
随着主动隔振器在半导体行业的广泛应用，不同厂商的行业竞争力正在重构。根据2024年行业调研显示：配备先进隔振的晶圆厂、新产品导入周期缩短30%、客户芯片验收良率提升2.1%。领先企业在采用主动隔振系统后，产品精度、良率、产能有了进一步提升，且逐渐拉大了与跟随企业的差距。
|
技术指标 |
领先企业 |
跟随企业 |
差距倍数 |
|
振动控制精度 |
0.6nm |
2.5nm |
4.2x |
|
隔振系统覆盖率 |
100%关键设备 |
40-60% |
1.7x |
|
振动相关良率损失 |
<0.8% |
>2.5% |
3.1x |
表4
主动隔振技术正在引发半导体制造的深层变革：
1. 精度革命：支撑制程向1nm及亚纳米时代迈进
2. 成本重构：将振动相关损失从总成本8%压缩至2%以内
3. 区位解放：颠覆“低振动区建厂”的传统范式
4. 智能底座：成为工业4.0时代晶圆厂的核心数字资产
随着头部企业新建产线配置主动隔振系统，该技术已从“可选配置”升级为“先进制程准入许可证”。在摩尔定律逼近物理极限的当下，纳米级振动控制能力正成为衡量半导体企业核心竞争力的新标尺。
